MeasurLink yhdistää reaaliaikaisen mittaustiedon keräämisen reaaliaikaisiin tilastollisiin kaavioihin ja analyysiin operaattoreille sekä reaaliaikaisiin laadunvalvonnan raportteihin ja hälytyksiin koko tuotantojärjestelmällesi. MeasurLink on suunniteltu integroiduille verkoille luomaan laadunvalvonnan tiedonjakojärjestelmä, joka sisältää kattavan metrologiaratkaisun yrityksellesi.

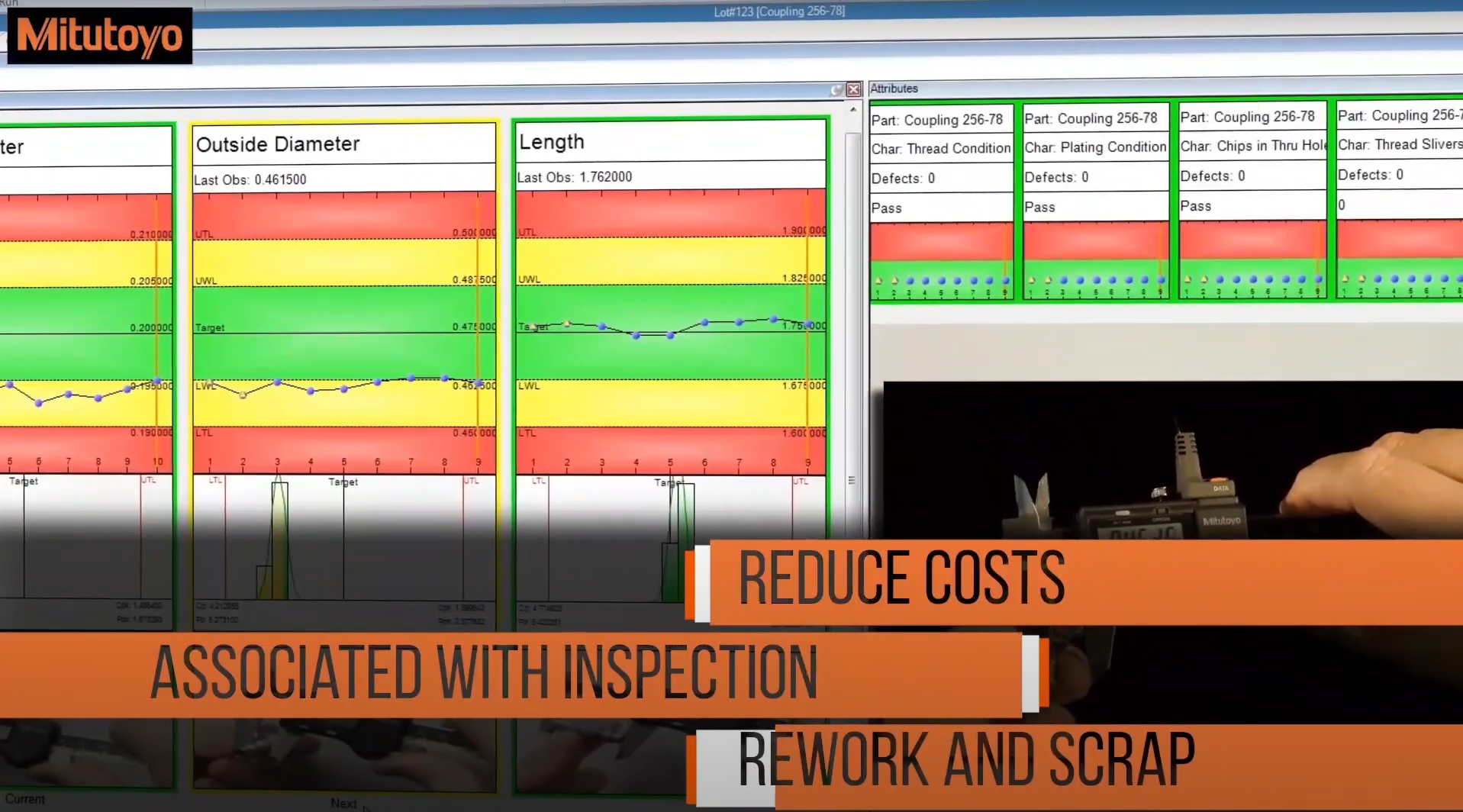

Vähennä kustannuksia, jotka liittyvät tarkastukseen ja hylkäämiseen
Varmista osien tasainen laatu
ja toleranssit
Lisää datan näkyvyyttä
ja saatavuutta
Lisää helppokäyttöisyyttä tarkastajille
kaikissa ympäristöissä
Vähennä valmistusvirheitä käyttämällä reaaliaikaista SPC:tä.
MeasurLink® 10 on nyt saatavilla entistä helpommalla mittausdatan analysoinnilla, tehokkaammalla tarkastuksella sekä paremmilla tavoilla löytää ja poistaa tuotannon laadun muutoksien lähteitä!

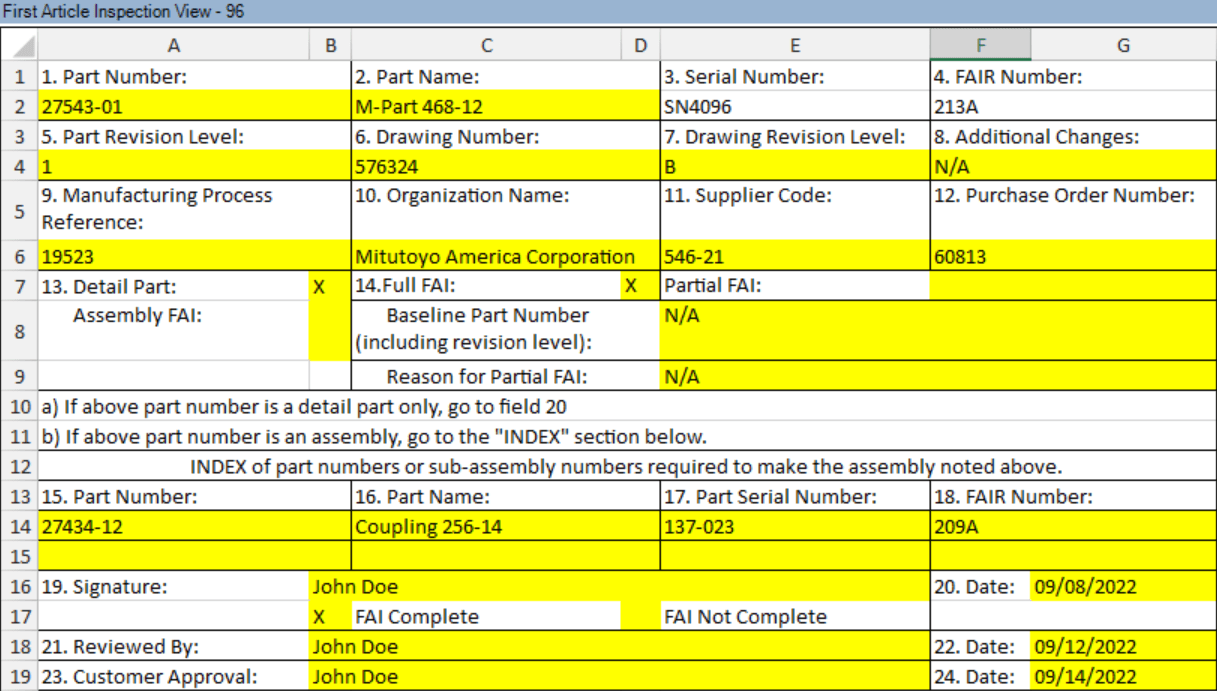

> AS9102 Ensimmäisen tuotantokappaleen tarkastus
Tarjoa selkeä ja tiivis lähestymistapa Ensimmäisen tuotantokappaleen tarkastusraporttien valmisteluun ennen valmistusprosessia. Sisältää lomakkeet 1, 2 ja 3. Vienti Excel- tai PDF-muodossa.
Uuden Real-Timen päivitetyt ominaisuudet
>Moduulin ollessa suljettu ja ajot ovat edelleen aktiivisia, käyttäjälle annetaan mahdollisuus tallentaa asettelut kaikille aktiivisille ajolle samanaikaisesti sen sijaan, että kysyttäisiin erikseen jokaiselta ajolta. Tämä mahdollistaa moduulin nopeamman ja tehokkaamman sulkemisen.

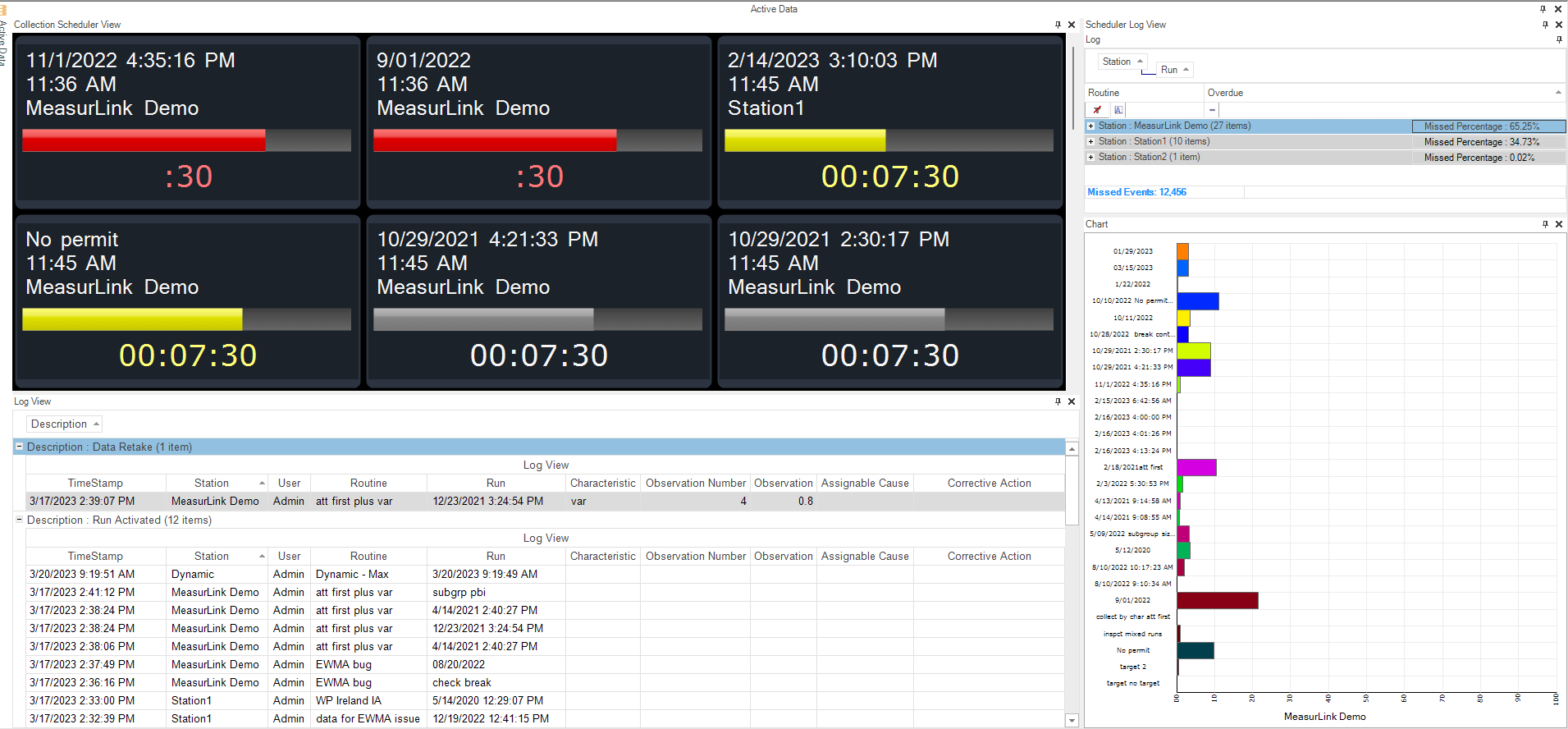

>Keräyksen aikatauluttaja sisältyy Real-Time -versioon eikä vaadi enää lisenssiä. Puuttuvien tietojen keräyksen analytiikka on saatavilla Process Managerissa.
>AS9102 Ensimmäisen tuotantokappaleen tarkastusraportit (FAIR) ovat nyt saatavilla täytettäviksi ja tulostettaviksi lomakkeina. Tämä sisältää asettelun, tietojen keräämisen ja raportoinnin käyttäen lomakkeita 1, 2 ja 3.
>Hyväksyntänäytteenotto tukee C=0- tai Z1.4 -ohjeita määrittämään tarkastusmääriä ja tuloksia arvioimaan, hyväksytäänkö vai hylätäänkö koko materiaalierä. Näyttää OC-käyriä riskinarvioinnin avuksi. Vienti Exceliin tai PDF-muodossa.
>Yhden datapisteen poistaminen keskeltä ajoa on mahdollista joko Real-Time- tai Process Analyzer -ohjelmalla. Tunnistetut tiedot poistetaan tai muutetaan uuteen tietojärjestykseen sen tagin ominaisuuksien perusteella, ja tilastot päivitetään poiston tapahtuessa. Huomaa, että tämä poisto on pysyvä ja palauttamaton poisto tietokannasta.
> Näkymä puuttuneisiin tarkastuksiin ja mittareihin
Näytä mittarit puuttuneiden tietojen keruun perusteella ajolle, rutiinille, asemalle ja ajalle käyttäen Process Manager -ohjelmaa.
Process Analyzerin päivitetyt ominaisuudet
>Box-plot -analyysiominaisuudet on lisätty kyvykkyyden näkymään.
>Hyväksyntänäytteenotto C=0- ja Z1.4 -standardien mukaisesti historiallisille tiedoille.
>Tuki AS9102 Ensimmäisen tuotantokappaleen tarkastusraporteille - katselu, tulostus, muokkaus, vienti Exceliin tai PDF-muodossa.

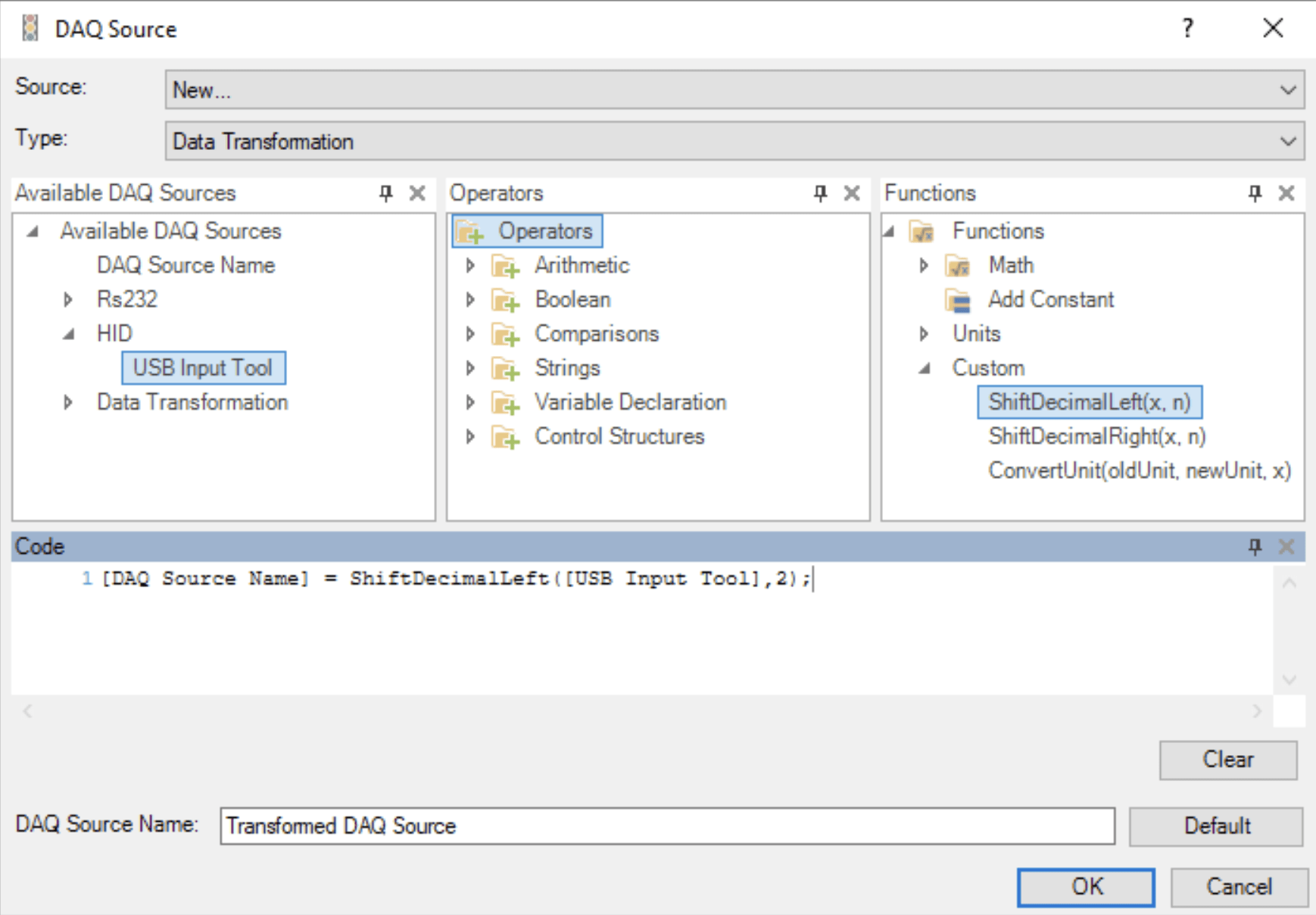

> Datan muuntaminen
Muunna dataa mittauslähteistä ennen tulosten tallentamista ja näyttämistä. Tämä toiminto muuntaa yksiköitä ja siirtää desimaalipisteitä helpottaakseen tiedonkeruuta.
Suunniteltu keräämään tietoja valmistuksen yhteydessä, operaattoreille voidaan ilmoittaa trendeistä, sykleistä ja poikkeamista heti niiden tapahtuessa. Mukautettava käyttöliittymä antaa käyttäjälle lähes rajattoman määrän tapoja tarkastella prosessiin liittyvää tietoa. MeasurLink Real-Time -ohjelmalla on kyky yhdistää ja hankkia dataa lähes mistä tahansa mittalaitteesta. Se tukee koko metrologiateknologian valikoimaa, mukaan lukien työntömitat, mikrometrit, mittakellot, koordinaattimittauskoneet, videomittalaitteet ja muut.

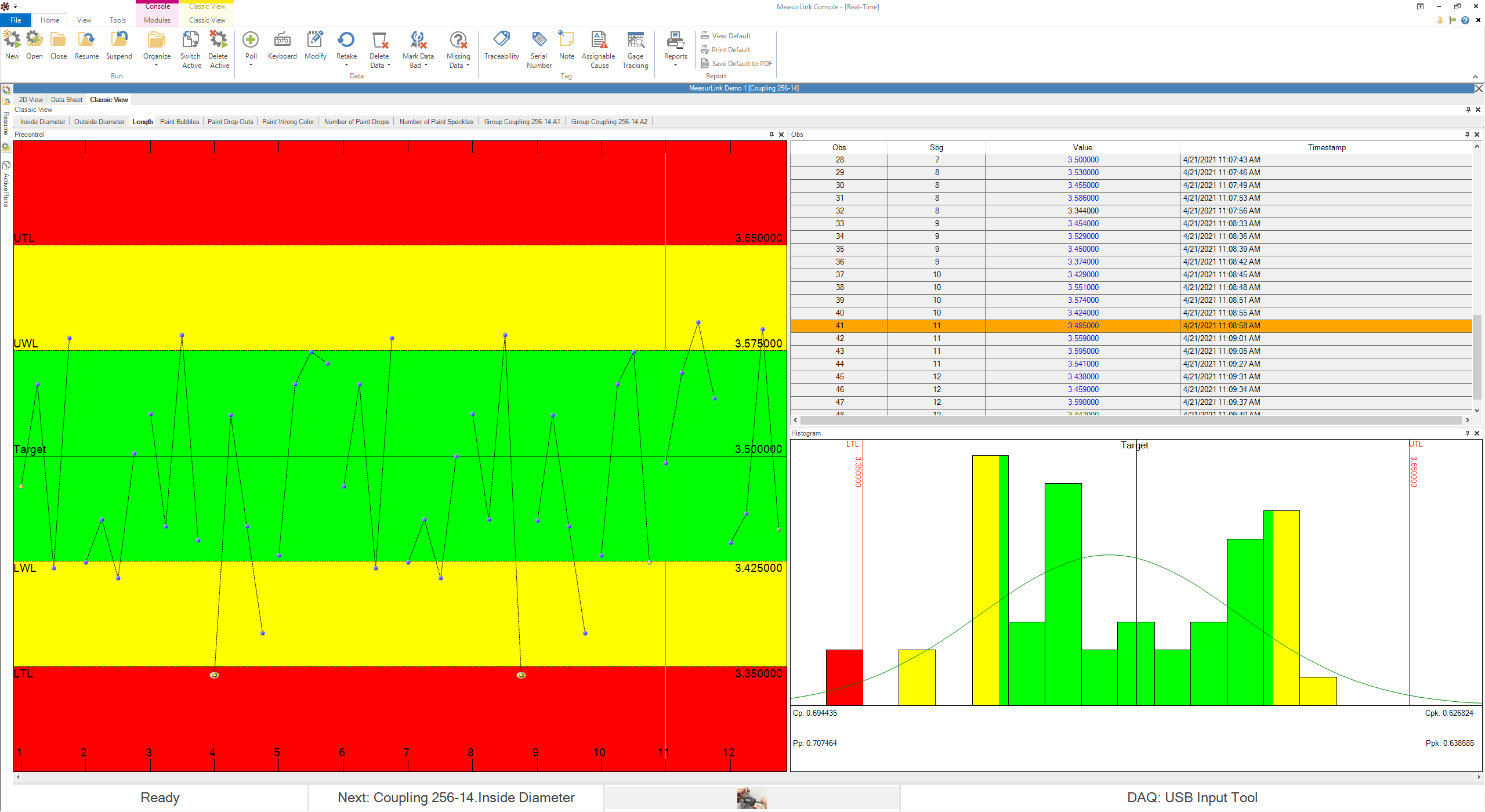

Real-Time Standard - ominaisuudet ja edut
>Käyttäjäystävällinen

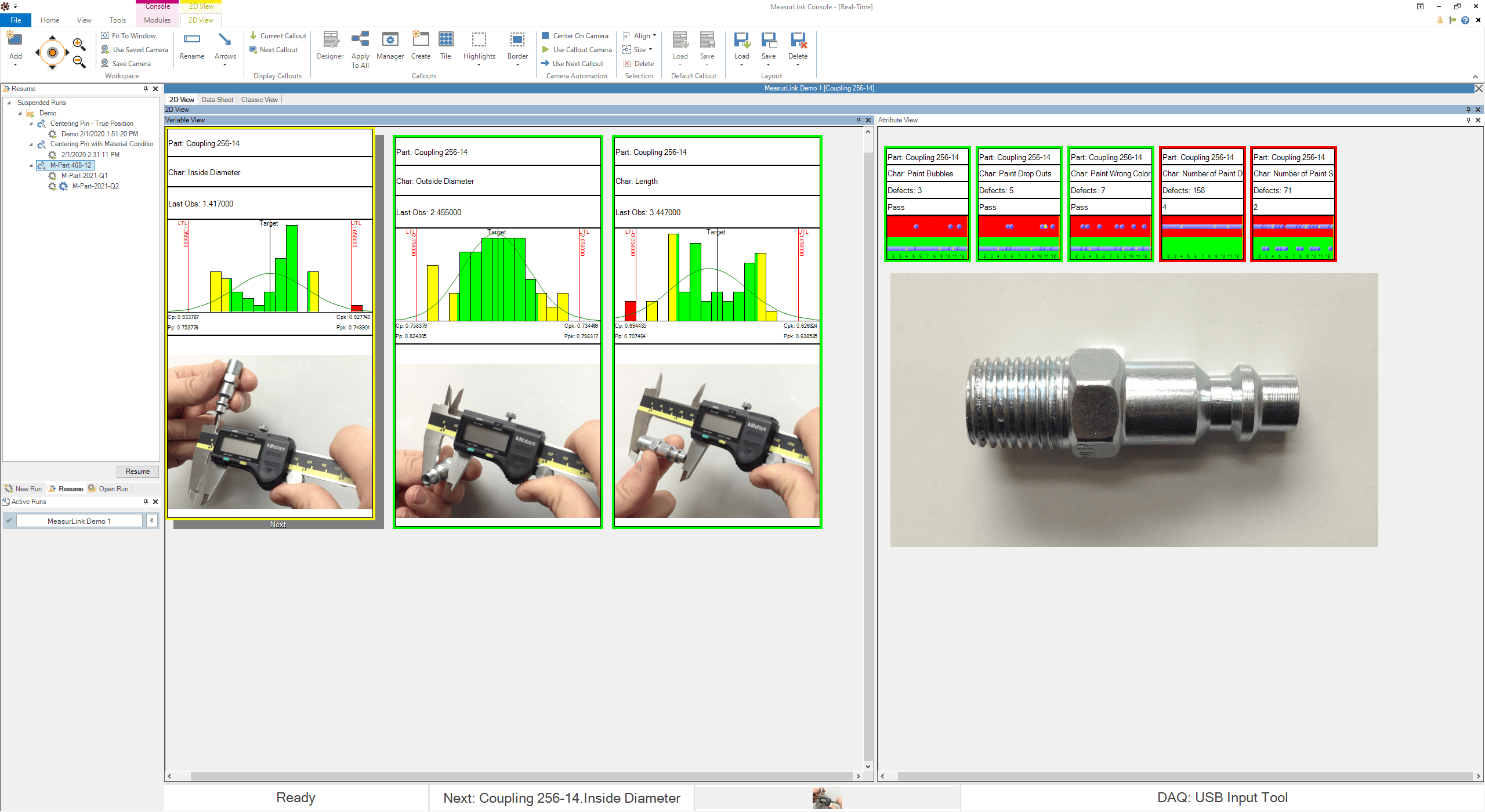

Napsauta mittarin painiketta ja katso, miten kaaviot päivittyvät reaaliajassa. Tämä auttaa operaattoria pysymään ajan tasalla prosessista. Aloita datan kerääminen minuuteissa uudella suunnitellulla tarkastuksen avustustoiminnolla.
>Osan kuvat
Katso skannattuja piirustuksia ja digitaalisia valokuvia yhdellä vilkaisulla. Näytön ohjattu järjestys pitää operaattorin siirtymällä aina oikeaan kohteeseen.

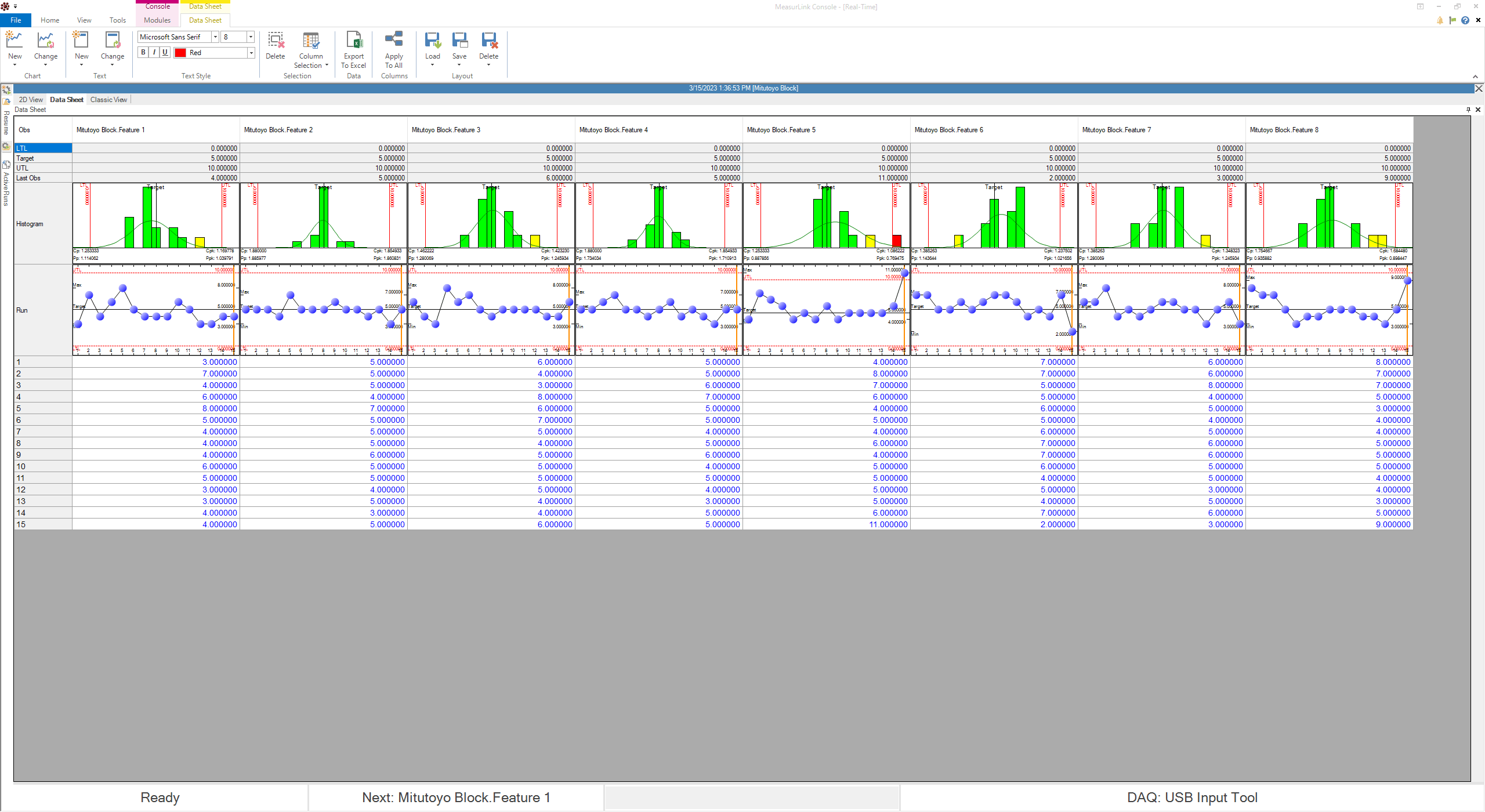

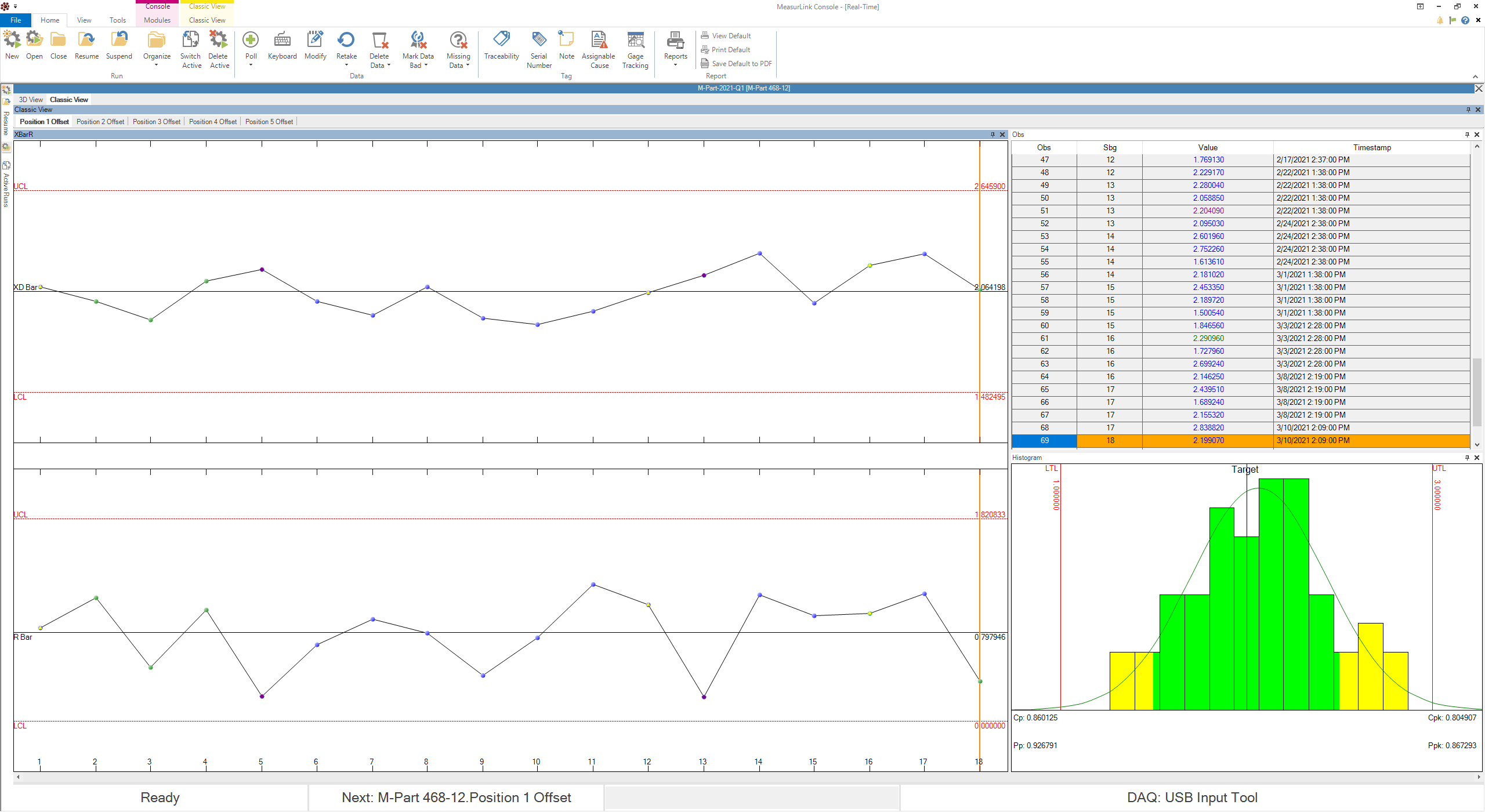

>Kattava SPC
Helppokäyttöiset ohjauskaaviot, histogrammit, kyvykkyydet, yksityiskohtaiset tilastot, määritettävät syyt, korjaavat toimenpiteet ja jäljitettävyys tekevät tästä ohjelmistosta parasta luokkaansa.
>Muuttuva tiedonkeruutaajuus
Mahdollistaa saman rutiinin ominaisuuksien mittaamisen eri aikavälein säilyttäen sopivan ohjatun järjestyksen.
>Multimedia-ohjeet
Liitä elokuvia (AVI, MOV, MPG), ääntä (WAV) ja kuvia (BMP, JPG, TIF) osiin, rutiineihin tai yksittäisiin ominaisuuksiin operaattorin ohjeistamiseksi.
>Revisiohistoria
Seuraa määritysmuutoksia ja säilytä historialliset tiedot.
>Tiedonkeruu ja syöttö
Kerää tietoja digitaalisista mikrometreistä, työntömitoista, mittakelloista, sisämittalaitteista jne. Näppärä näppäimistön käyttö mahdollistaa tiedon keräämisen yhdestä tai jopa miljoonasta osasta.
>Mittatiedot ja/tai attribuutiotiedot
Kerää mitallisia tietoja (pituus, leveys, korkeus, ulkohalkaisija, sisähalkaisija, paino jne.). Tukee johdettuja ominaisuuksia (laskelmia esim. tilavuudesta, todellisesta sijainnista jne.). Sekoita mittaustuloksia ja poikkeamia samassa tarkastusrutiinissa. Seuraa laatupoikkeamia yhdessä mittatietojesi kanssa.
>Crystal- ja flexible raportit
Luo omia mukautettuja Crystal-raportteja käytettäväksi Part- tai Run datan kanssa. Rakenna raporttimallit yrityksen logolla ja vapaamuotoisella tekstillä. Käyttäjät voivat myös valita ja sijoittaa kaaviotyyppejä asiakkaan määritysten mukaisesti.
>Tekniset määritykset
Liitä piirustuksia osiin, rutiineihin tai yksittäisiin ominaisuuksiin tarkasteltavaksi. Useimmat tiedostomuodot tuetaan liitteenä (esim. Word, PDF).
>Tiedontestaus
Täysi tuki Western Electricin ja Nelsonin testeille kuvioinnin tunnistamiseksi ohjauskaavioissa (esim. ääripiste, trendi, kerrostuminen, värähtely jne.) sekä erilaisille hälytyksille jokaiselle epäonnistuneelle testille.
>Aikaleimattu tieto
Kaikki havaintotiedot on merkitty päivämäärällä ja kellonajalla tietokoneen kellon mukaan.
>Korjaavat suunnitelmat
Operaattorit valitsevat korjaavan toimenpiteen osalle tai prosessille. Useita korjaavia toimenpiteitä voidaan soveltaa mihin tahansa alaryhmään. Annetaan operaattorille mahdollisuus rakentaa olemassa olevan korjaustoimintaluettelon varaan.
>Pakotettu määritettävä syy
Pakotetut määritettävät syyt -tunnisteet ovat mahdollisia keräyksen aikana, jos prosessi ei ole hallinnassa. Annetaan operaattorille valta rakentaa olemassa olevan valintaluettelon varaan.

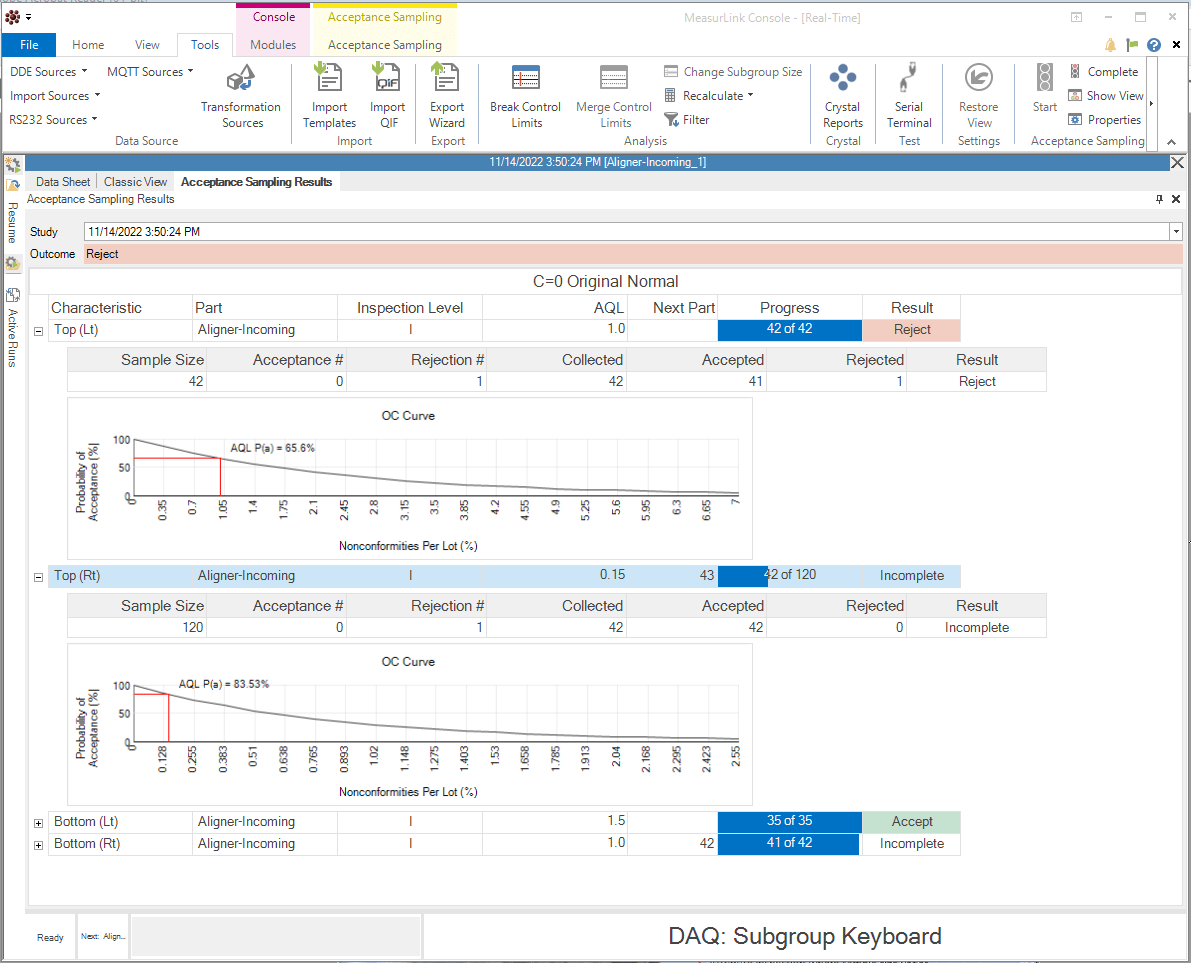

> Hyväksyntänäytteenotto
MeasurLinkin hyväksyntänäytteenotto-ominaisuus laskee oikean näytemäärän ja hyväksyy tai hylkää erät C=0- tai ANSI Z1.4 -standardien perusteella. OC-käyriä voidaan näyttää riskinarvioinnin avuksi, ja niitä voidaan viedä Exceliin tai PDF-muotoon.
Hyväksyntänäytteenoton päivitetyt ominaisuudet
>Mittausrutiinikirjastossa ajot voidaan nyt luoda muille asemille kuin missä käyttäjä tällä hetkellä on, mikä poistaa tarpeen sille, että asentajan täytyy olla paikalla aseman luomiseksi.
>Uusi ominaisuus Kriittisyys on lisätty osakirjaston ominaisuuden tarkistustason määrittelyyn. Tämä tukee toimintoja kuten hyväksyntänäytteenotto.
>Asemakirjastossa DAQ-lähdettä voidaan parantaa soveltamalla yhtälöä datalle "muuntaakseen" sen käyttökelpoisammaksi tiedoksi MeasurLinkissa. Tämä muunnettu DAQ-lähde mahdollistaa yksinkertaisemman käsittelyn yksikönmuunnoksissa, desimaalipisteiden lisäämisessä tai siirtämisessä ja voi suorittaa samankaltaisia toimintoja kuin johdetut ominaisuudet, kuten ulkoisten ohjelmien ehdollinen kutsu. Yleiset muunnosfunktiot on sisällytetty asemakirjastoon, jotta käyttäjät voivat hyödyntää niitä, mukaan lukien funktiot, jotka siirtävät desimaalipaikkoja vasemmalle tai oikealle ja muuntavat yksiköitä pitkäaikaisen Unit Manager -toiminnon avulla Support Centerissa.
>Kirjastoja on parannettu käytettävyyden osalta, jotta vaihtoehtojen löytäminen ja käyttäminen olisi helpompaa.

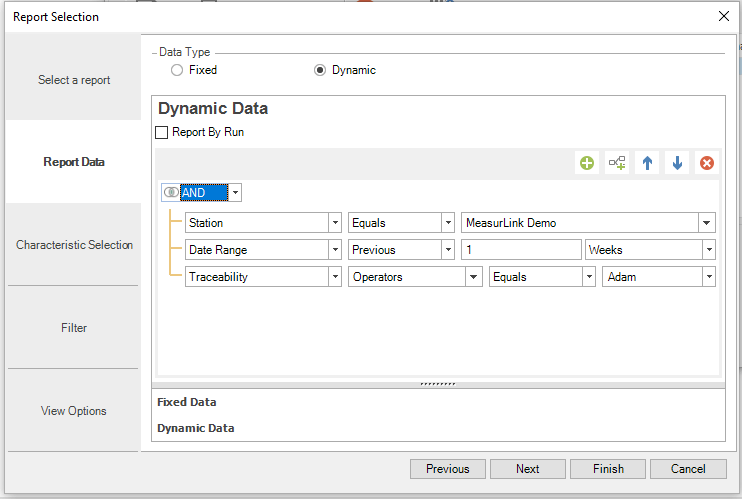

> Dynaaminen ajon valinta
Tämä tukee ominaisuuksia parannettuun raportointiin. Se antaa käyttäjille mahdollisuuden raportoida useista ajoja eri asemilla, osilla ja rutiineilla perustuen suodatinkriteereihin. Tulosta kaikki suodatinkriteerit täyttävät ajot yhteen raporttiin tai yksittäinen raportti kullekin ajolle.
Dynaaminen ajon valinta - uudet ominaisuudet
>MeasurLinkin käyttökokemus on päivitetty visuaalisen esityksen osalta. Kuvakkeita, ikkunateemoja ja työtiloja on muokattu tarjoamaan tasaisempi vaikutelma, käyttäen vähemmän mutta yhtenäisempiä värejä kauttaaltaan. Lisäksi kaavioiden taustat, pisteet ja histogrammien laatikot ovat vaihtaneet oletusväriään poistaakseen aiemman gradientin.
>Tuki on lisätty hyväksyntänäytteenottomenetelmille datankeruussa. Tuettuja standardeja AQL-menetelmiä ovat C=0 (Squeglia) ja ANSI Z1.4. Moduuli sallii ajot, jotka ovat erityisiä SPC:lle tai hyväksyntänäytteenotolle, tai ne voidaan yhdistää käyttämään samoja tietoja ajon sisällä molempiin tarkoituksiin. Käyttäjät voivat myös hyödyntää historiallista dataa näytteiden tutkimusten luomiseen.
>Tuki on lisätty AS9102 Ensimmäisen tuotantokappaleen tarkastusmenetelmille. Tämä sisältää asettelun, tiedonkeruun ja raportoinnin käyttäen standardilomaketta.
>Kun tietokannan versiopäivitysdialogi näytetään, pääasiassa palvelupaketin asennuksen jälkeen, käyttäjällä on nyt mahdollisuus vaihtaa yhteys välttyäkseen päivittämästä tietokantaa, jota ei pitäisi päivittää (esimerkiksi tuotannosta testi- tai laadunvarmistustietokantaan).
>Ajotyypin käsite on lisätty arvoilla SPC-ajo (tämä on edellisten MeasurLink-versioiden ajorakenne), Ensimmäisen tuotantokappaleen tarkastustulokset, hyväksyntänäyte tai näiden kolmen yhdistelmä. Jokaiselle ajotyypille on lisätty omat kuvakkeensa, ja uuden tyyppiset puut voidaan ryhmitellä tämän uuden tyypin mukaan.
>Tuki on lisätty MQTT-tietonsiirtoprotokollalle (vain syöttö).
>Puiden suodattamista seuraavissa ohjelmiston osissa on vahvistettu Report Scheduler, Process Analyzer ja Process Manager. Kehittyneempi käyttökokemus mahdollistaa monimutkaisempien ja tarkempien puunäyttöjen saavuttamisen, mikä helpottaa halutun datan tunnistamista ja käsittelemistä. Suodatuskriteereitä ovat useat loogiset operaattorit, monenlaiset suodatustyypit ja ryhmittelykontrollit, jotka mahdollistavat edistyneen toimintojen järjestyksen. Suodattimet voivat olla sisältäviä tai poissulkevia.
>XBar/R- ja XBar/S -kaavioita voidaan muuntaa "sateenkaari" -kaavioiksi sisältämällä sigman vyöhykkeiden viivat ja valinnaisesti lisäämällä väriskaala vyöhykkeiden sisään.
>Uusi raporttisivu ajon elektronisen allekirjoituksen historian näyttämiseen on lisätty MeasurLinkin raporttien ominaisuusriippumattomaan osaan.
>Kun esikatsellaan tai tulostetaan kaaviota todennäköisyysnäkymässä tai klassisessa näkymässä, joka sisältää suodatettua dataa, suodatuskriteerit näytetään kaavion yläosassa.
> MQTT JSON -laitteisto
Tukee koneiden välistä kommunikointiprotokollaa teollisuusautomaatiossa. Samoin kuin RS-232 -laitteissa, mittaukset, jäljitettävyys ja sarjanumero voidaan kerätä.
MeasurLink - Yleiset muutokset ja parannukset
>MeasurLinkin käyttökokemus on päivitetty visuaalisen esityksen osalta. Kuvakkeita, ikkunateemoja ja työtiloja on muokattu tarjoamaan tasaisempi ilme käyttöliittymälle, käyttäen vähemmän mutta yhtenäisempiä värejä läpi. Lisäksi kaavioiden taustat, pisteet ja histogrammien laatikot ovat vaihtaneet oletusvärikaavion poistaakseen aiemman gradientin.
>Tuki on lisätty hyväksyntänäytteenottomenetelmille datankeruussa. Tuettuja standardeja AQL-menetelmiä ovat C=0 (Squeglia) ja ANSI Z1.4. Moduuli sallii ajot, jotka ovat erityisiä SPC:lle tai hyväksyntänäytteenotolle, tai ne voidaan yhdistää käyttämään samoja tietoja ajon sisällä molempiin tarkoituksiin. Käyttäjät voivat myös hyödyntää historiallista dataa näytteiden tutkimusten luomiseen.
>Tuki on lisätty AS9102 Ensimmäisen tuotantokappaleen tarkastusmenetelmille. Tämä sisältää asettelun, tiedonkeruun ja raportoinnin käyttäen standardilomaketta.
>Aktiivisen syöttölaitteen komennot voidaan nyt lähettää MeasurLinkkiin HID-laitteista, kuten viivakoodinlukijan käyttö tarkastusrutiinin avaamiseen.
>Kun tietokannan versiopäivitysdialogi näytetään, pääasiassa palvelupaketin asennuksen jälkeen, käyttäjällä on nyt mahdollisuus vaihtaa yhteys välttyäkseen päivittämästä tietokantaa, jota ei pitäisi päivittää (esimerkiksi tuotannosta testi- tai laadunvarmistustietokantaan).
>Ajotyypin käsite on lisätty arvoilla SPC-ajo (tämä on edellisten MeasurLink-versioiden ajorakenne), Ensimmäisen tuotantokappaleen tarkastustulokset, hyväksyntänäyte tai yhdistelmä (käyttäen ensimmäistä kolmea). Jokaiselle ajotyypille on lisätty omat kuvakkeensa, ja uuden tyyppiset puut voidaan ryhmitellä tämän uuden tyypin mukaan.
>Tuki on lisätty MQTT-tietonsiirtoprotokollalle (vain syöttö).
>Puiden suodattamista seuraavissa ohjelmiston osissa on vahvistettu Report Scheduler, Process Analyzer ja Process Manager. Kehittyneempi käyttökokemus mahdollistaa monimutkaisempien ja tarkempien puunäyttöjen saavuttamisen, mikä helpottaa halutun datan tunnistamista ja käsittelemistä. Suodatuskriteereitä ovat useat loogiset operaattorit, monenlaiset suodatustyypit ja ryhmittelykontrollit, jotka mahdollistavat edistyneen toimintojen järjestyksen. Suodattimet voivat olla sisältäviä tai poissulkevia.
>XBar/R- ja XBar/S -kaavioita voidaan muuntaa "sateenkaari" -kaavioiksi sisältämällä sigman vyöhykkeiden viivat ja valinnaisesti lisäämällä väriskaala vyöhykkeiden sisään.
>Uusi raporttisivu ajon elektronisen allekirjoituksen historian näyttämiseen on lisätty MeasurLinkin raporttien ominaisuusriippumattomaan osaan.
>Esikatsellessa tai tulostaessa kaaviota todennäköisyysnäkymässä tai klassisessa näkymässä, joka sisältää suodatettua dataa, suodatuskriteerit näytetään kaavion yläosassa.
> Pyydä täyttä versiota
60 päivän ilmainen kokeilu - Aloita jo tänään!
Tässä Mitutoyon ILMAISESSA KOKEILUSSA mukana olevaa ohjelmistoa voi käyttää 60 päivää asennuksen jälkeen.
Saatavilla 17 eri kielellä.
Database Management System (DBMS) -vaatimukset
MeasurLink 10 toimitetaan kopiona Microsoft SQL Server 2019 Express Editionista. Tätä voidaan käyttää itsenäisessä tai työryhmäasennuksessa, vaikka SQL Serverin Express-versiota ei suositella asiakkaille, joilla on yli 5 lisenssiä.
MeasurLink 10 tukee myös seuraavia Microsoft SQL Server -versioita:
• Microsoft SQL Server 2019 kaikki versiot
• Microsoft SQL Server 2017 kaikki versiot
• Microsoft SQL Server 2016 kaikki versiot
• Azure Microsoft SQL Server
Käyttöjärjestelmävaatimukset
Kaikki MeasurLink 10 -tuotteet tukevat seuraavia Microsoft Windows -käyttöjärjestelmäversioita:
• Kaikki Windows 11 64-bittiset versiot
• Kaikki Windows 10 64-bittiset versiot
Pyytämällä Mitutoyolta 60 PÄIVÄN MEASURLINK 10:N ILMAISTA KOKEILUA hyväksyt, että Mitutoyo Europen valtuutettu edustaja ottaa sinuun yhteyttä sähköpostitse antaakseen sinulle latauslinkin 60 PÄIVÄN MEASURLINK 10:N ILMAISEEN KOKEILUUN. Tämä edellyttää yhteystietojesi, erityisesti sähköpostiosoitteesi ja puhelinnumerosi, täydellisyyttä ja oikeellisuutta.
