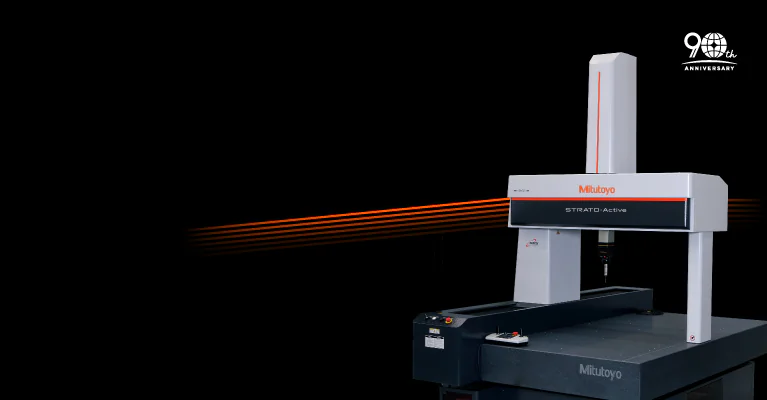

Korkean tarkkuuden CNC-toiminen koordinaattimittauskone

STRATO-Active sarja

Siltatyyppinen CNC CMM tarjoaa huipputarkat ja kustannustehokkaat mittaukset

Saavuttaa korkean tarkkuuden (1,2 + 3L/1000) μm

Sopii keskikokoisten työkappaleiden tarkkaan mittaamiseen

Korkeanopeuksinen mittaaminen

STRATO-Active

Korkea ajonopeus ja kiihtyvyys yhdistettynä huipputason skannausominaisuuksiin

Korkea tarkkuus 1 μm -luokassa

> Korkea mittausnopeus ja tarkkuus on varmistettu koneen rungon uuden ja parannetun muotoilun avulla.

> Uudelleen kehitetty, korkeatehoinen ohjain, joka käyttää digitaalista servojärjestelmää.

Lasiasteikot - Made by Mitutoyo

> Erittäin tarkka lasiasteikko, jolla on käytännössä olematon lämpölaajeneminen (lineaarisen laajenemisen kerroin 0,01×10^-6/°C), yhdistetään korkeatehoiseen heijastavaan lineaarikooderiin, jonka tarkkuus on 2/100 μm.

> Asteikkojen ainutlaatuinen kiinnitystapa minimoi hystereesivirheen, joka voi johtua asennuspinnan ja asteikon välisten lämpölaajenemisen kertoimien eroista.

Skannaavaa mittausteknologiaa

> Korkean suorituskyvyn skannausmittaukset on saavutettu parannetun rakenteellisen jäykkyyden ja uuden kehitetyn kompensointiteknologian avulla.
*Käytetty mitta-anturi: SP25M

> STRATO-Activessa voit käyttää halutessasi kiinteätä mittauspäätä (SP80) tai indeksoitavaa mittauspäätä (PH10MQ).

Jos haluat lisätietoja, katso STRATO-Activelle omistettu osio osoitteessa shop.mitutoyo.fi, josta löydät kaikki variaatiot:

Katso kaikki mallit tästä

Ohjelmistovaihtoehdot eri mittaustehtäviin

GEOPAK - Geometriamoduuli

Tämä universaali geometrinen mittausohjelmisto tarjoaa huipputason dimensionaaliset mittaukset. Kyky hallita työkappalettasi suunnittelusta valmiiksi saattamiseen tekee GEOPAKista yhden tehokkaimmista saatavilla olevista ohjelmistoista.

Status Monitor - Tilan monitorointi

Etäyhteyden avulla koneen monitorointi

• Kerää ja visualisoi käyttötilan tietoja
• Tukee MT Connect -kommunikaatiota

GEARPAK Express - Hammaspyörien mittaus ja arviointi

Annetuista hammaspyörän spesifikaatioista luotu 3D-malli mahdollistaa visuaalisen ja helpon tavan tarkistaa suoriutuuko mittaus suunnitellusti. Lisäksi automaattinen ohjelman luominen ja näytöllä oleva mittausopastus auttavat koordinaattijärjestelmän nopeassa ja vaivattomassa asettamisessa.

Condition monitor - CMM-seuranta

Suorita ennakoivaa kunnossapitoa CMM-koneelle tilan seurannan avulla:

• Liukupinnan kuljettu matka

• Lämpötilahistoria

• Anturin syöttöjen määrä

• Muita valittavia tietoja

Surftest Probe - Pinnankarheuden mitta-anturi

SURFTEST PROBE on pinnankarheuden mittaamiseen soveltuva anturi koordinaattimittauskoneella. Tämä uusi anturi tarjoaa mahdollisuuden suorittaa yhdistettyä, automaattista mittausta dimensioille ja pinnan karheudelle samalla koneella yhdellä asetuksella.

CAT1000S - Pintojen arviointi

CAT1000S vertailee tarkasti kiinteitä kaarevia pintoja niiden haluttuihin asetuspisteisiin CAD-tiedoista. Mittaustulokset esitetään sitten helposti tulkittavissa grafiikoissa, joissa osiot on värikoodattu poikkeamien mukaan.

CAT1000P - Ohjelmointimoduuli

CAT1000P lopettaa työlään tietojen syöttämisen ja vähentää merkittävästi mittaustehtävien ohjelmoinnin vaikeutta GEOPAKissa. Vain muutamalla hiiren napsautuksella kaikki mittakappaleiden ja toleranssitestauksen tiedot voidaan ottaa CAD-malleista.

SurfaceMeasure - Kosketuksettomat lasermittapäät

Kevyt, suorituskykyinen ja kosketukseton laseranturi, joka on kehitetty CNC-koordinaattimittauskoneita varten.

MSURF - Lasermittaus ja arviointi

Ohjelmistoa MSURF-S käytetään mitattujen pistepilvitietojen hankkimiseen SurfaceMeasure (kosketuksettoman laseranturin) avulla, kun taas MSURF-I:tä käytetään tämän tiedon vertailuun CAD-mallin tiedoihin ja ulottuvuuksien mittaamiseen. Lisäksi MSURF-G offline-opetukseen mahdollistaa käyttäjän luoda mittausmakron jopa ilman varsinaista työkappaletta, parantaen mittauskoneen käyttöaikaa.

MeasurLink - Tilastollinen arviointi

Siirrä mittaustulokset automaattisesti SQL-tietokantaan, joka on suoraan saatavilla reaaliaikaista seurantaa, analysointia tai raportointia varten MeasurLinkin avulla. Saatavilla useina moduuleina, jotka tarjoavat laajan valikoiman ratkaisuja, nämä voidaan yhdistää lisenssipakettiin, joka parhaiten vastaa tarpeitasi.

SCANPAK - 2D-muodonmittaus

Määritä haluamasi muoto tai poimi CAD-mallista ja heijasta tämä suoraan tuotantoprosessiin työkappaleiden optimoinnin mahdollistamiseksi SCANPAKin avulla.

MiCAT Planner - Automaattinen ohjelmanluonti

Automaattinen mittausohjelman luontiohjelmisto CMM-koneille. Tämä ohjelmistopaketti vähentää merkittävästi ohjelmointiaikaa luomalla ohjelmat automaattisesti. 3D CAD -mallista luetaan toleranssitiedot, joiden perusteella määritetään, mitkä osan ominaisuudet on mitattava vaatimustenmukaisuuden varmistamiseksi. Verrattuna perinteisiin menetelmiin (opetukseen), tämä menetelmä luo tehokkaampia mittausohjelmia, mikä säästää aikaa ja rahaa.

QVP - Videomitta-anturi

Tämä anturi havaitsee automaattisesti reunat työkappaleen CCD-kameran suurentamasta kuvadatasta. Se on äärimmäisen hyödyllinen mikrokäsiteltyjen tuotteiden mittaamiseen, joita ei voida mitata kosketustyyppisellä anturilla, sekä pehmeiden kohteiden mittaamiseen, joita ei voida altistaa mittausvoimalle.

SP25M - Kompakti korkean tarkkuuden skannaava mittapää

Tämä on kompakti, korkean tarkkuuden mittausanturi, jonka ulkohalkaisija on 25 mm. Se mahdollistaa skannausmittaukset, korkean tarkkuuden pistemittaukset ja tuntemattoman muodon skannauksen (valinnainen toiminto). SP25M:ää käytetään yhdessä indeksoitavan PH10MQ-mittauspään kanssa, joka tarjoaa koneeseen dynaamisuutta ja vähentää mittakärkikonfiguraatioiden määrää.

KÄYTTÖKOHTEET

Autoteollisuus

E-drive yksiköt EV:lle ja FCV:lle

Puolijohdeteollisuus

Puolijohdeteollisuuden valmistuslaitteet

Lääketeollisuus

Leikkausrobottijärjestelmät

Hammaspyörien mittaaminen STRATO-Activella ja MRT320:lla

Ohjelmisto: GEARPAK Express, MCOSMOS
Mittapää: PH10MQ, SP25M
Työkappale: Ruostumattomasta teräksestä valmistetut suorahampaiset hammaspyörät moduuli 4, hampaiden leveys 40mm

4-akselinen nimellinen skannaus turbiinilavan pinnasta

Ohjelmisto: MCOSMOS
Mittapää: PH10MQ, SP25M
Työkappale: Mitutoyo demokappale

Laserskannaus SurfaceMeasure 201FS:lla

Ohjelmisto: MSURF, MCOSMOS
Mittapää: PH10MQ, SM201FS
Työkappale: Robo2Go / DMG MORI

Ominaisuudet

Malli		STRATO-ACTIVE 776	STRATO-ACTIVE 7106	STRATO-ACTIVE 9106	STRATO-ACTIVE 9166
Mittausalue	X-akseli	700 mm	700 mm	900 mm	900 mm
	Y-akseli	700 mm	1000 mm	1000 mm	1600 mm
	Z-akseli	600 mm	600 mm	600 mm	600 mm

Tarkkuus* Yksikkö: μm

Sarja	Mitta-anturi	Pituusmittausvirhe*(1) ISO 10360-2:2009
700/900 Sarja	SP25M	E0,MPE=1.2+3L/1000*(2)

*1 Ominaisuudet vaihtelevat kokoonpanon, koon ja lämpötilaympäristön mukaan
*2 L=Mittauspituus (yksikkö: mm)
